用途与适用范围

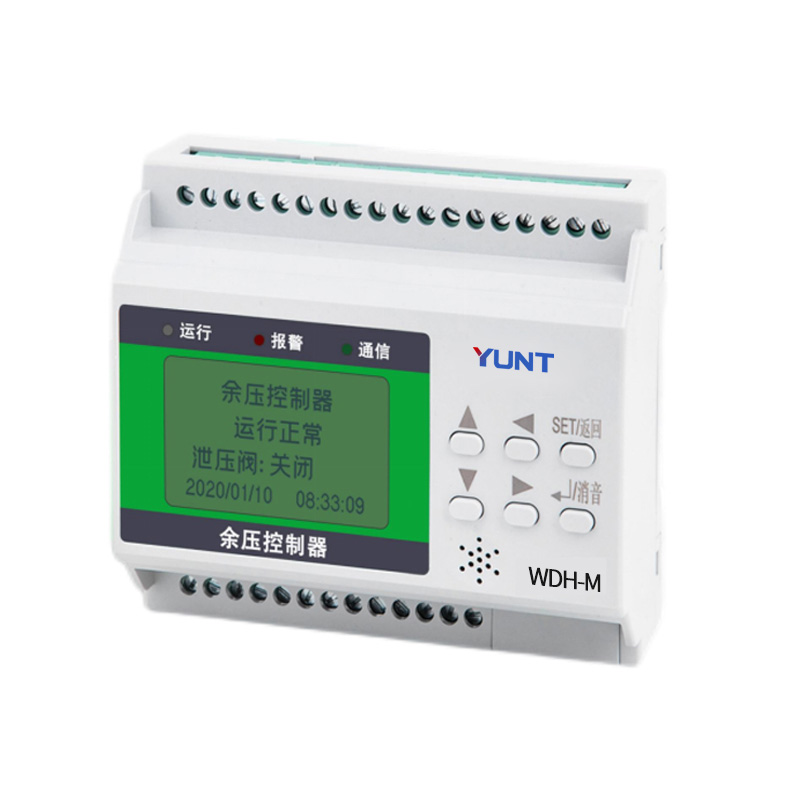

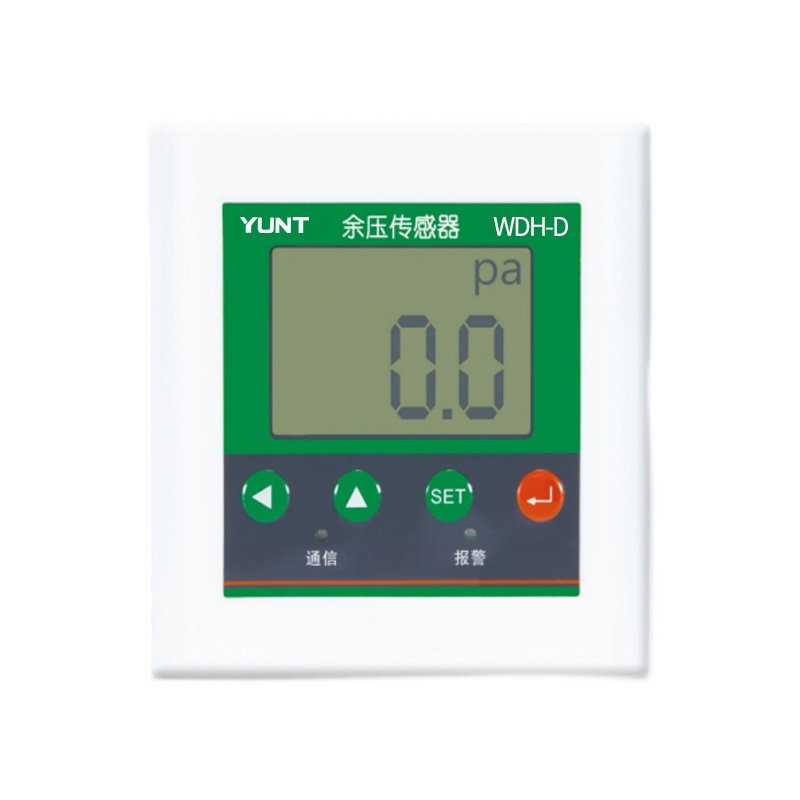

机械加压送风系统的余压过低不利于防烟，而余压过高则会导致楼梯间和前室、前室和走道之间疏散门两侧，由于压差过大而导致防火门无法开启的严重后果。智能余压传感器是用来检测前室与走道，或楼梯间与走道的压差值，带工作指示灯，报警指示灯，超大液晶屏实时显示当前压差值，当达到设定值时〔前室与走道25-30Pa,楼梯间与走道:40-50Pa)把报警信号传输至余压控制器，余压控制器输出开关信号接入位于楼顶的旁通泄压阀控制箱，控制旁通泄压阀开阀和闭阀，实现余压控制作用。
技术参数
1、外形尺寸:84.5*87.5*56mm
2、供电:DC24V无极性
3、输出:LED报警信号及二总线到主机信号
4、量程:0-100Pa
5、精度:±1Pa
6、显示:LCD液晶显示
7、安装方式:86型暗装接线底盒安装
电气连接
将86型底盒内的电线，通过金属安装板中心孔，用附件螺钉把金属安装板固定在86型底盒上，压差控制器背部可见到接线端子（见下图)，1和2号端子一组，3和4号一组，为无极性二总线，可接一组进一组出线。把压差控制器背部安装柱，插入金属安装板导正槽内，顺时针旋转至垂直方向即可。
压差连接
当压差控制器安装在电梯前室或楼梯间，低压管（-）接软管连到走廊。高压管（+）不用连接软管。
当压差控制器安装在走廊或走道，高压管（＋)接软管连到电梯前室或楼梯间。低压管(-）不用连接软管。
