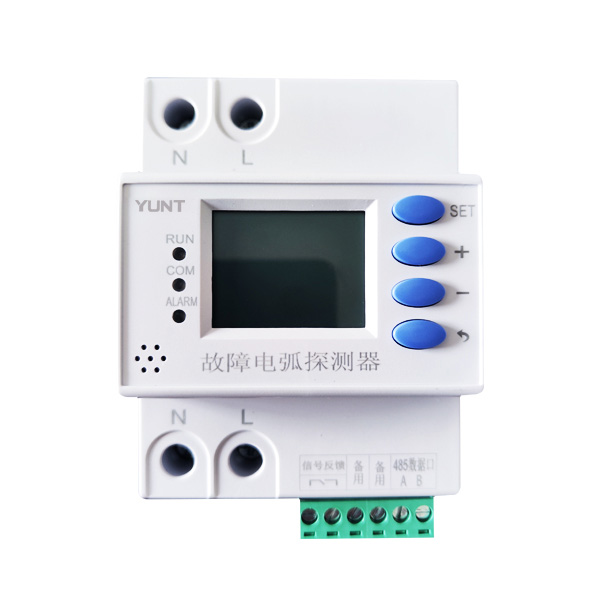

产品概述
故障电弧探测器以下简称探测器，对接入线路中的故障电弧，包括故障并联电弧、故障串联电弧，进行有效的检测，当检测到线路中存在引起火灾的故障电弧时，可以进行现场的声光报警，并将报警信息传输给上端监控设备以实现预警火灾发生的目的。
故障电弧探测器适用于工业与民用建筑中10KW及其以下的电气线路，其保护线路长度不宜大于100米。
产品遵循国标GB 14287.4-2014可适用于养老院、学校、商业建筑、宾馆、工厂、库房、图书房、办公室、家庭住宅、以及娱乐场所等。
技术参数
|
项 目 |
指标 |
|
型号 |
AFD |
|
工作电源 |
额定电压AC230V |
|
功耗 |
正常监控状态≤1W |
|
监控报警 |
故障电弧报警AC63A以下的负载 |
|
电压 |
额定值AC230V,过压及欠压保护 |
|
电流 |
额定值AC63A及以下，过电流保护 |
|
开关量输出 |
无源常开触点，触点容量AC250V/5A,DC30V/5A |
|
通讯 |
485通讯Modbus-RTU协议 |
|
事件记录 |
主机*近5000条 |
|
安装方式 |
35㎜导轨式安装 |
|
使用环境 |
工作温度-10～+55度，相对湿度大于等于95%不结露 |
|
储存温度范围 |
-20～+70度 |
|
显示 |
LCD液晶显示 |
|
产品符合国标 |
GB14287.4-2014 |
指示灯说明
|
RUN指示灯 |
当系统正常运行，该运行灯闪烁 |
|
COM指示灯 |
当具有485通信数据时，该指示灯闪烁，否则熄灭 |
|
ALARM指示灯 |
当检测到故障时，该指示灯闪烁，否则熄灭 |
